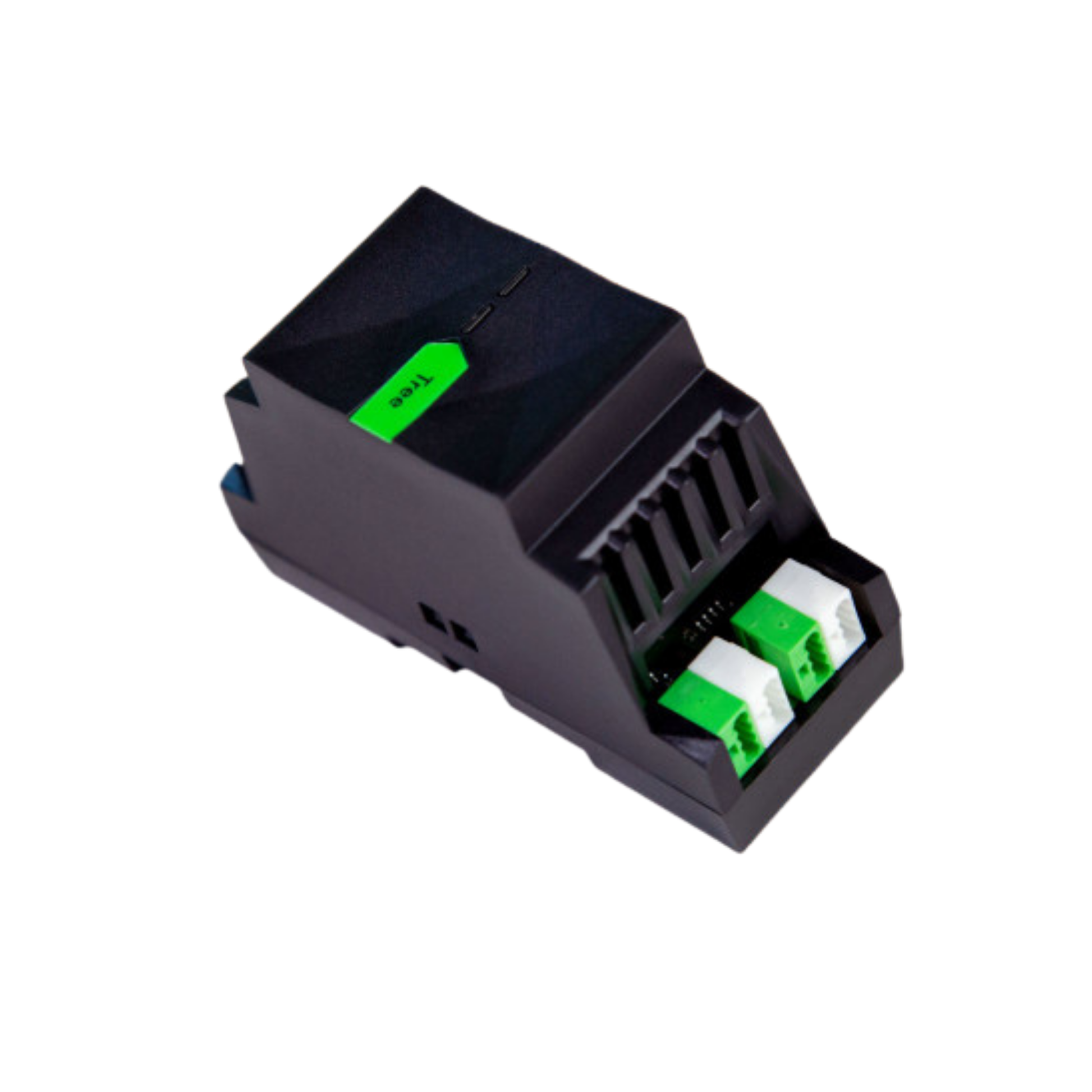

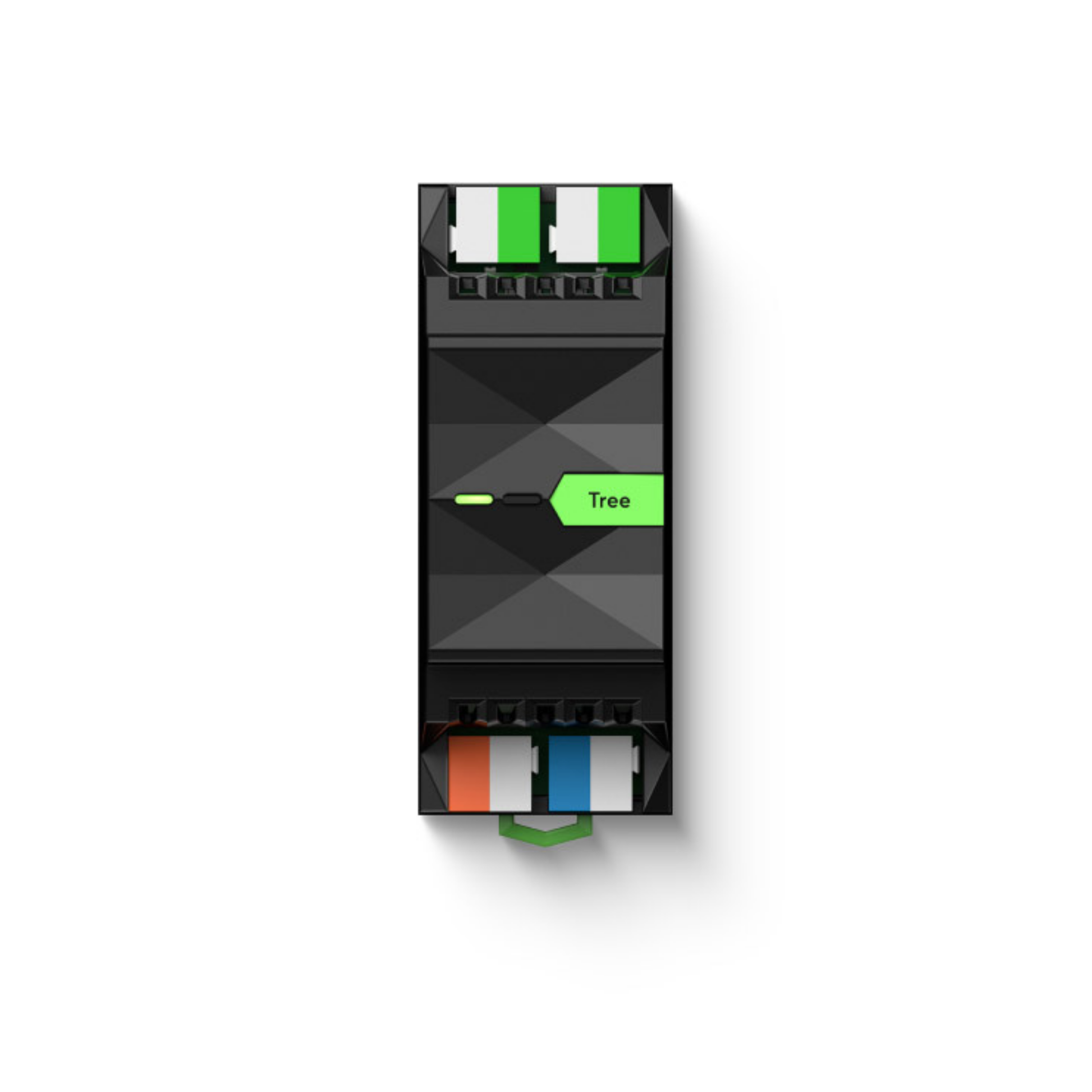

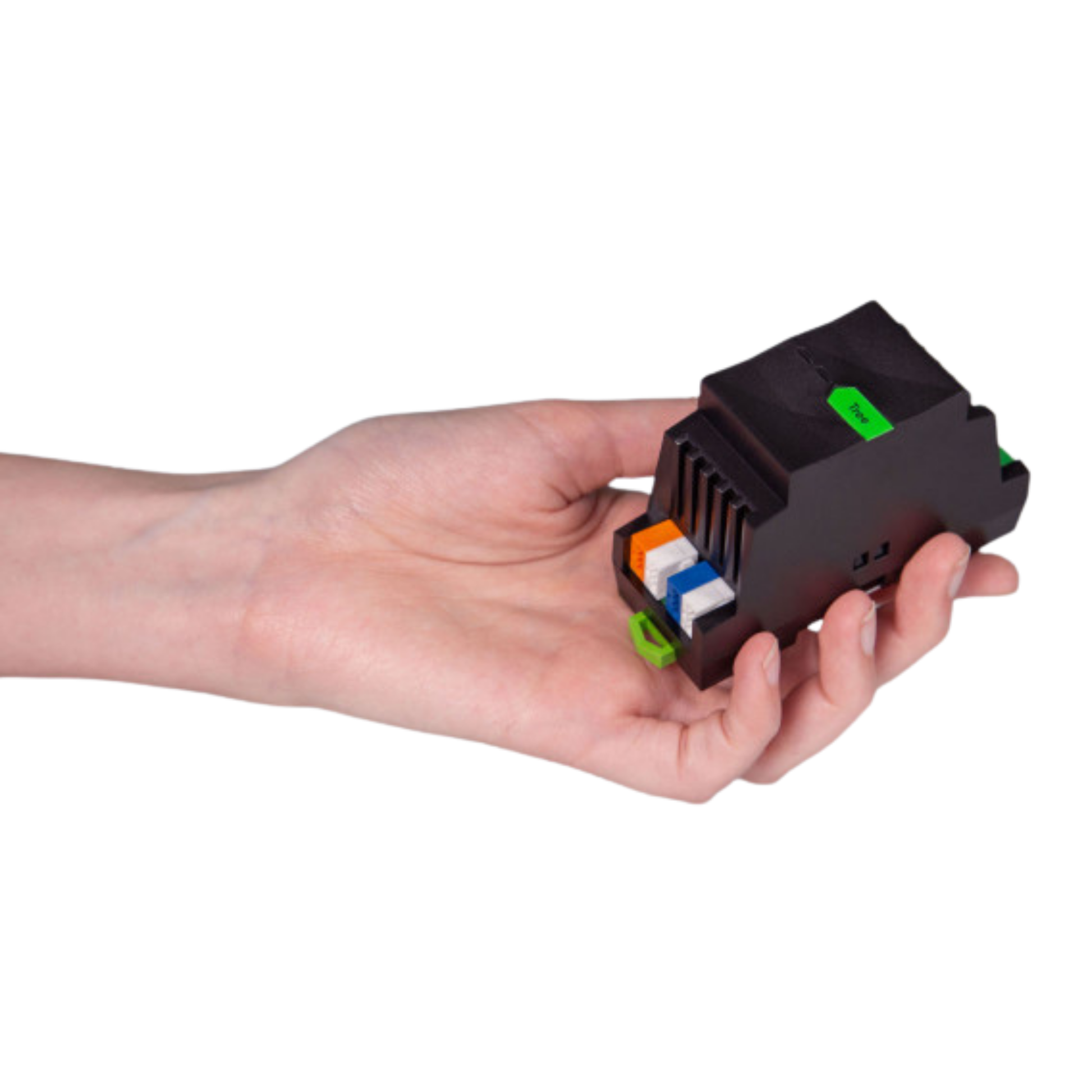

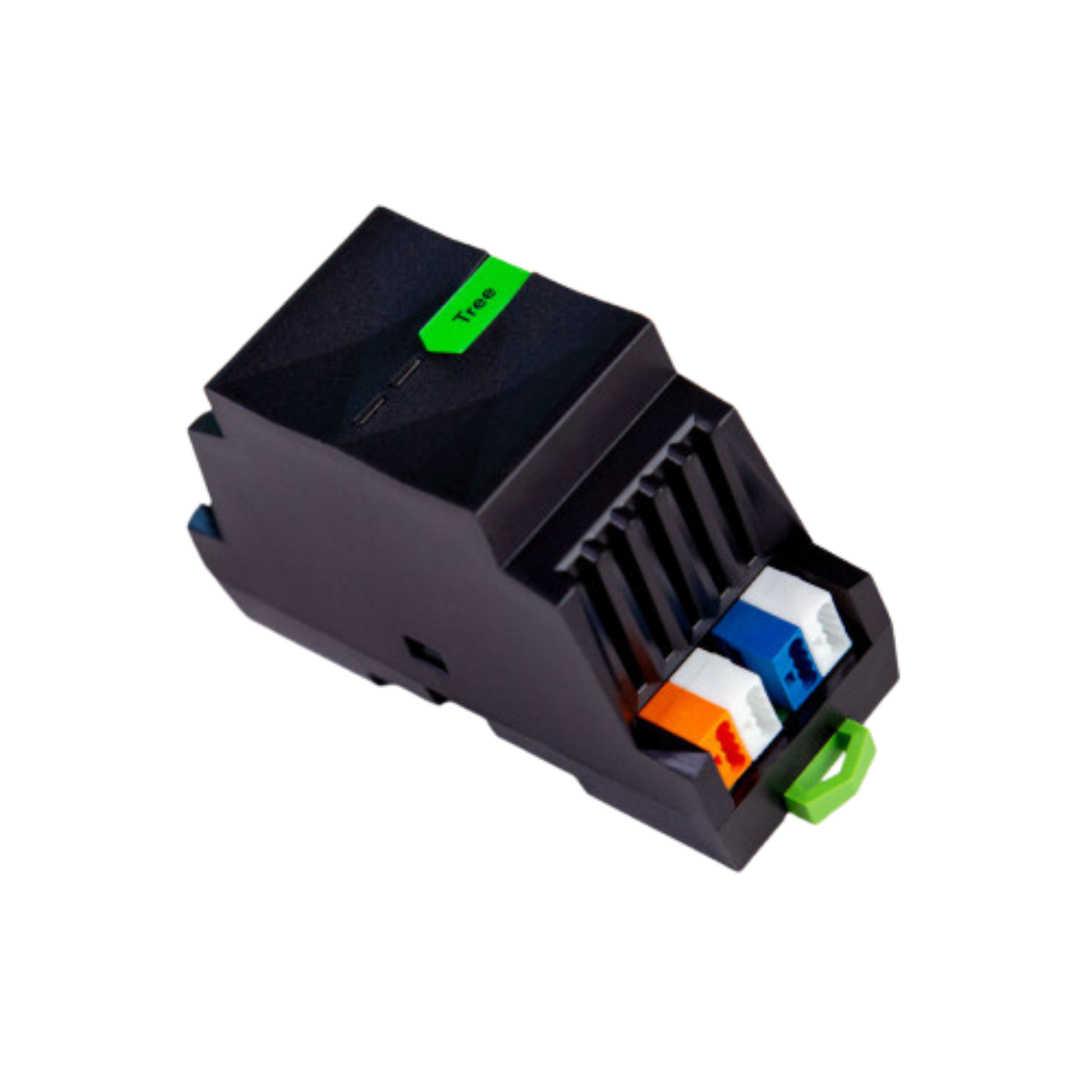

LOXONE Tree Extension

Vorteile auf einen Blick

• Zwei Tree-Anschlüsse für je bis zu 50 Geräte pro Strang
• Bis zu 80 % weniger Verkabelungsaufwand
• Frei wählbare Leitungsstrukturen: Linie, Stern oder Baum
• Hohe Übertragungsgeschwindigkeit ohne Verzögerung
• Integrierte Diagnosefunktion für einfache Wartung
• Verschlüsselte Kommunikation zwischen sicherheitsrelevanten Komponenten
• Updatefähig für zukünftige Funktionen

Versorgungsspannung: 9 … 28 VDC
Leistungsaufnahme: typ. 0,30 W
Leistungsverlust bei Maximalbelastung: 0,12 W
Anschlüsse:

• Loxone Link: Verbindung mit Miniserver
• Loxone Tree: 2 Zweige, max. 50 Geräte je Strang, bis zu 500 m Leitungslänge
  Abmessungen: 88 × 35,4 × 57 mm (L × B × H), 2 Teilungseinheiten
  Montageart: Hutschiene nach EN 50022 (35 mm)
  Schutzart: IP20

Leiterquerschnitt:

• 24 VDC & Loxone Link: 0.05 … 2.5 mm² / AWG 30 … 12
• Interface: 0.25 … 0.8 mm² / AWG 23 … 18
  Abisolierlänge: 5 … 7.5 mm
  Anzugsdrehmoment: 0.5 … 0.6 Nm / 0.37 … 0.44 lbf·ft

Erweiterung des Miniservers für zusätzliche Tree-Geräte

Integration von Sensoren, Tastern, Leuchten und Aktoren

Einsatz in Wohn- und Gewerbegebäuden

Ideal für flexible, modulare Gebäudesteuerungssysteme

• 1 × Tree Extension
• 1 × Tree-Installationswerkzeug (zum Einpressen des Tree-Kabels, z. B. bei Ventilaktoren)

Farbe: Schwarz (RAL 9005)
Oberfläche: Matt
Gewicht: 60 g (Netto) / 85 g (Brutto)
Verpackungsgröße: 113 × 69 × 70.5 mm
Zertifizierungen: UL 62368-1, CSA C22.2 #62368-1
