Vorteile auf einen Blick

• 14 leistungsstarke Relaisausgänge – ideal für Beleuchtung, Beschattung, Heizung, Alarmanlagen u. v. m.
• Hohe Schaltleistung: bis zu 16 A pro Ausgang bei 250 V AC
• Potenzialfreie Kontakte für maximale Flexibilität
• Einfach erweiterbar über Loxone Link – perfekt integriert in jede Loxone Installation
• Hohe Zuverlässigkeit und Lebensdauer dank robuster Industriekomponenten
• Volle Diagnose- und Steuerungsmöglichkeiten in der Loxone Config
• Kompaktes Design für platzsparende Hutschienenmontage
• Betriebssicher auch bei hohen Umgebungstemperaturen (bis 40 °C)

Versorgungsspannung: 18 … 28 V DC
Leistungsaufnahme: typ. 0,7 W (alle Relais aus), max. 3,8 W (alle Relais ein)
Leistungsverlust bei max. Last: 11 W
Einschaltstrom: max. 24 A

Ausgänge:

• 14 digitale Ausgänge (Relais), potenzialfrei
• 250 V AC / 16 A cos φ = 1 (IEC) – Gesamtlast max. 48 A
• 250 V AC / 15 A cos φ = 1 (UL) – Gesamtlast max. 45 A
• 30 V DC / 16 A

Schnittstellen:

• Loxone Link: Verbindung zum Miniserver

Umgebung:

• Temperatur: –40 … +40 °C
• Luftfeuchtigkeit: max. 95 % r. F. (nicht kondensierend)
• Schutzart: IP20

Klemmentyp:

• 24 V DC & Loxone Link: DG220B

Leiterquerschnitte:

• Versorgung / Link: 0,25 – 0,8 mm² (AWG 23 – 18)
• Ausgänge: 0,05 – 2,5 mm² (AWG 30 – 12)
• Lasten > 12 A: mind. 2,5 mm² (AWG 12)

Abisolierlängen:

• Versorgung / Link: 5 mm / 0.2"
• Ausgänge: 6 – 7,5 mm / 0.24 – 0.30"

Anzugsdrehmoment: 0,5 – 0,6 N·m / 0.37 – 0.44 lbf·ft
Temperaturbeständigkeit:

• Versorgung / Link: –40 … 105 °C / –40 … 221 °F
• Ausgänge: min. 80 °C (IEC) / 75 °C (UL)

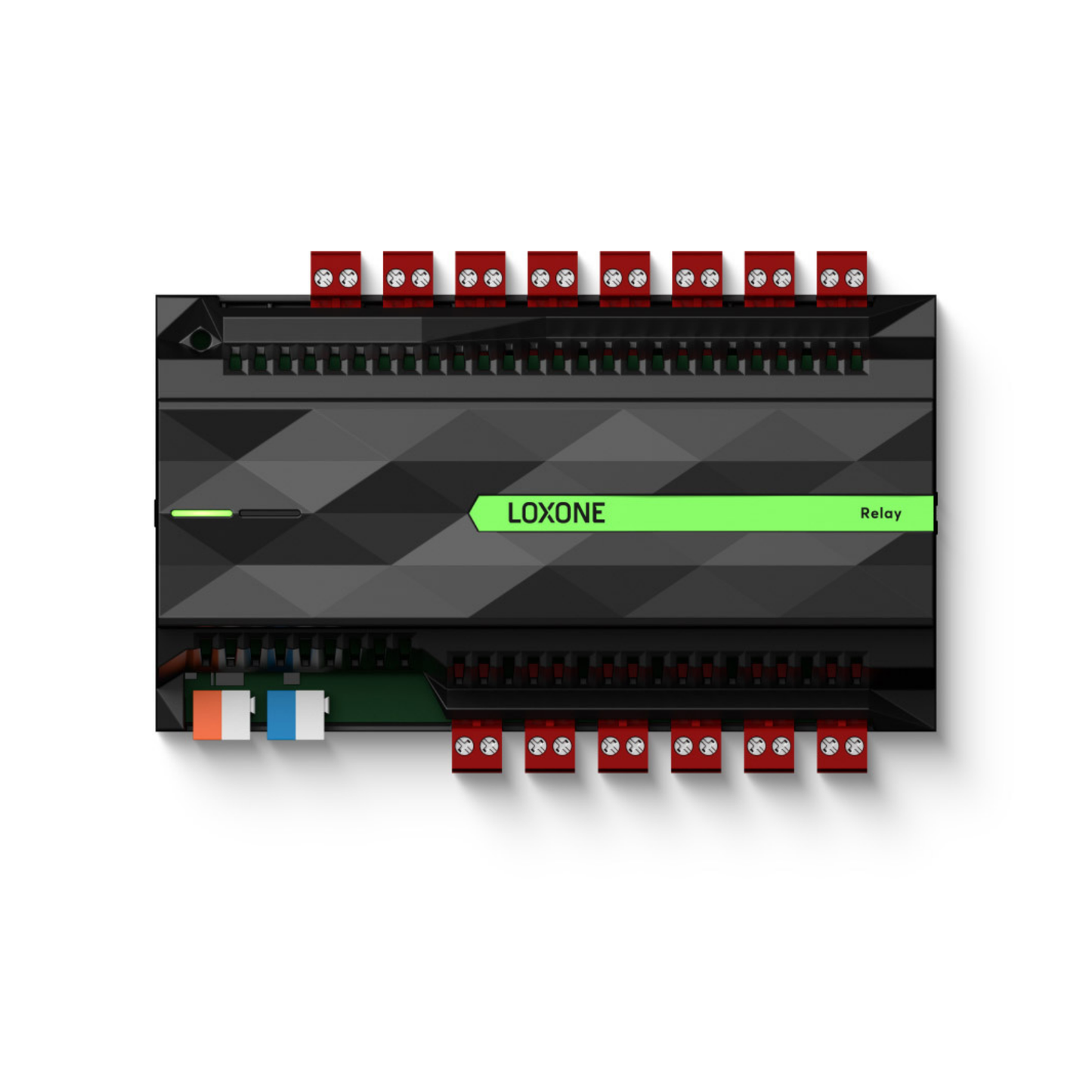

• 1 × Loxone Relay Extension
• 1 × Produkt Insert

Montageart:Hutschiene (EN 50022, 35 mm)
Gehäusefarbe:Schwarz (RAL 9005), matt
Abmessungen:158 × 88 × 59 mm (L × B × H)
Gewicht:445 g (netto) / 501 g (gesamt)
Schutzart:IP20
