Vorteile auf einen Blick

• 7 unabhängige 24V-Ausgänge mit integrierter Sicherung und Leistungsmessung
• Nahtlose Notstromversorgung durch Anschluss einer 36V-Batterie
• Automatische Benachrichtigung bei Sicherungsausfall (LED & App)

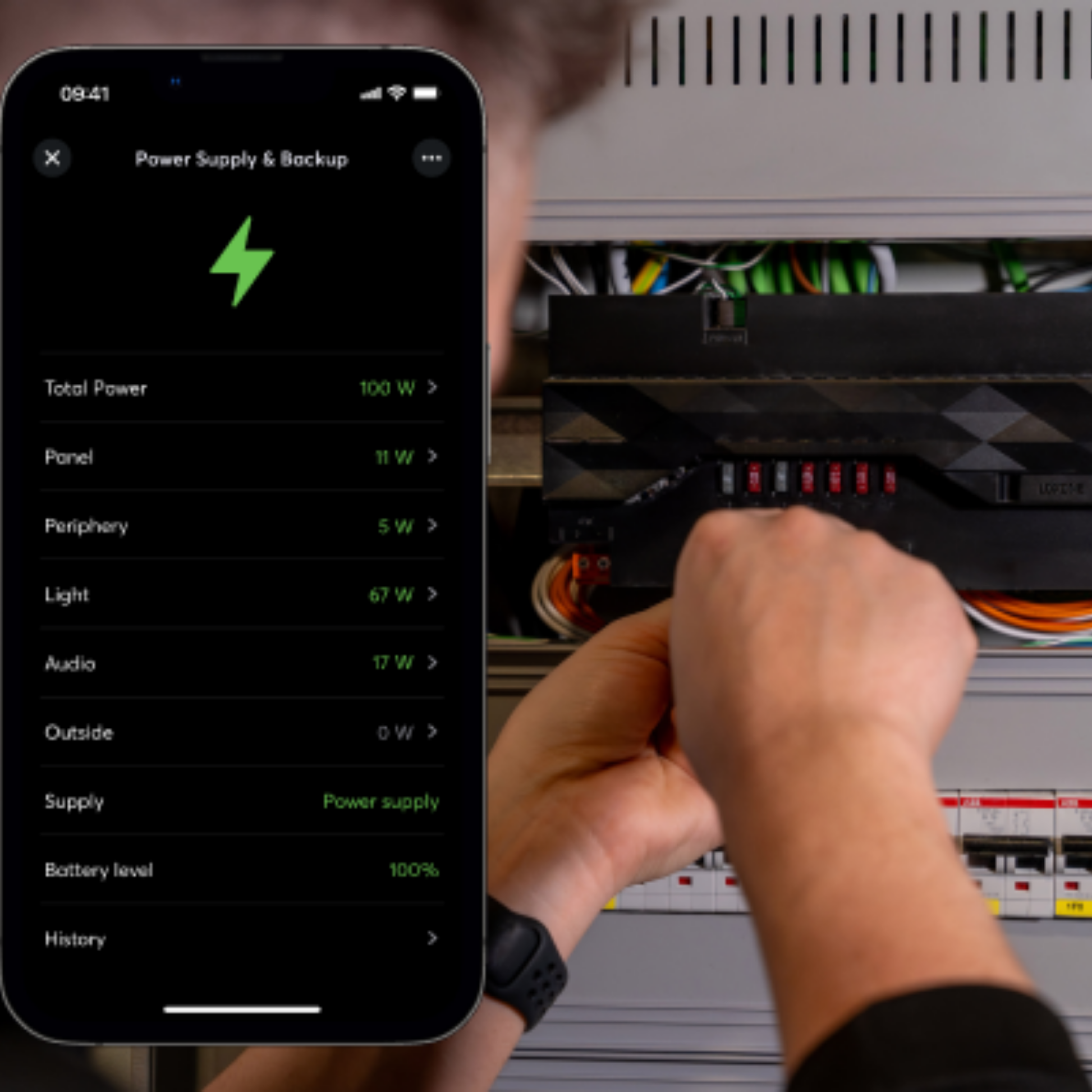

• Komplett integrierte Energieüberwachung inkl. Leistungs- & Verbrauchsstatistik
• Hohe Effizienz von 94 % und geringer Standby-Verbrauch (nur 8 W)
• Kompaktes Gehäuse (18 TE) – spart Platz im Verteiler
• Thermo- & Überlastschutz für maximale Betriebssicherheit

Versorgung (AC-Eingang):

• Nennspannung: 208 … 240 VAC, 50 / 60 Hz
• Nennstrom / Spitzenstrom: 4.6 A / 6.9 A
• Einschaltstrom: 15 A
• Wirkungsgrad: typ. 94 %
• Leistungsaufnahme (Leerlauf): 4 W
• Leistungsfaktor: 0.96

Ausgänge (DC):

• Spannung: 24 … 27 VDC (konfigurierbar)
• Nennstrom (Netzbetrieb): 40 A
• Nennstrom (Batteriebetrieb): 25 A
• Spitzenlast (10 s): Netz 60 A / Batterie 40 A
• 7 Ausgänge à 10 A, einzeln abgesichert (Sicherungstyp Littelfuse 297 max. 15 A)
• Leistungsmessung pro Kanal
• SELV / PELV-fähig

Batterieanschluss:

• Nennspannung: 36 VDC
• Entladestrom (Dauer / Spitze): 17 A / 25 A
• Ladestrom max.: 2 A
• Empfohlener Batterietyp: 36 V Bleiakku (VRLA, Gel, AGM)
• Kapazität: max. 200 Ah
• Kabel: max. 2 m Länge, mit passender Sicherung

Umgebungsbedingungen:

• Temperaturbereich: –25 … +70 °C (2 % Leistungsreduzierung / K > 45 °C)
• Luftfeuchtigkeit: max. 95 % r. h. (nicht kondensierend)
• Schutzklasse: IP20

Leiterquerschnitte:

• AC-Eingang / DC-Ausgänge: 0.5 … 2.5 mm² / AWG 20 … 12
• Batterieanschluss: 0.5 … 4 mm² / AWG 20 … 10
• Loxone Tree: 0.28 … 0.8 mm² / AWG 23 … 18

Abisolierlängen:

• AC/DC: 7 mm
• Batterie: 8 mm
• Tree: 5 … 6 mm

Anzugsmomente:

• AC/DC: 0.5 … 0.6 Nm
• Batterie: 0.7 Nm

Unterbrechungsfreie Stromversorgung für Smart Home Systeme

• Versorgung und Überwachung von 24V-Peripheriegeräten

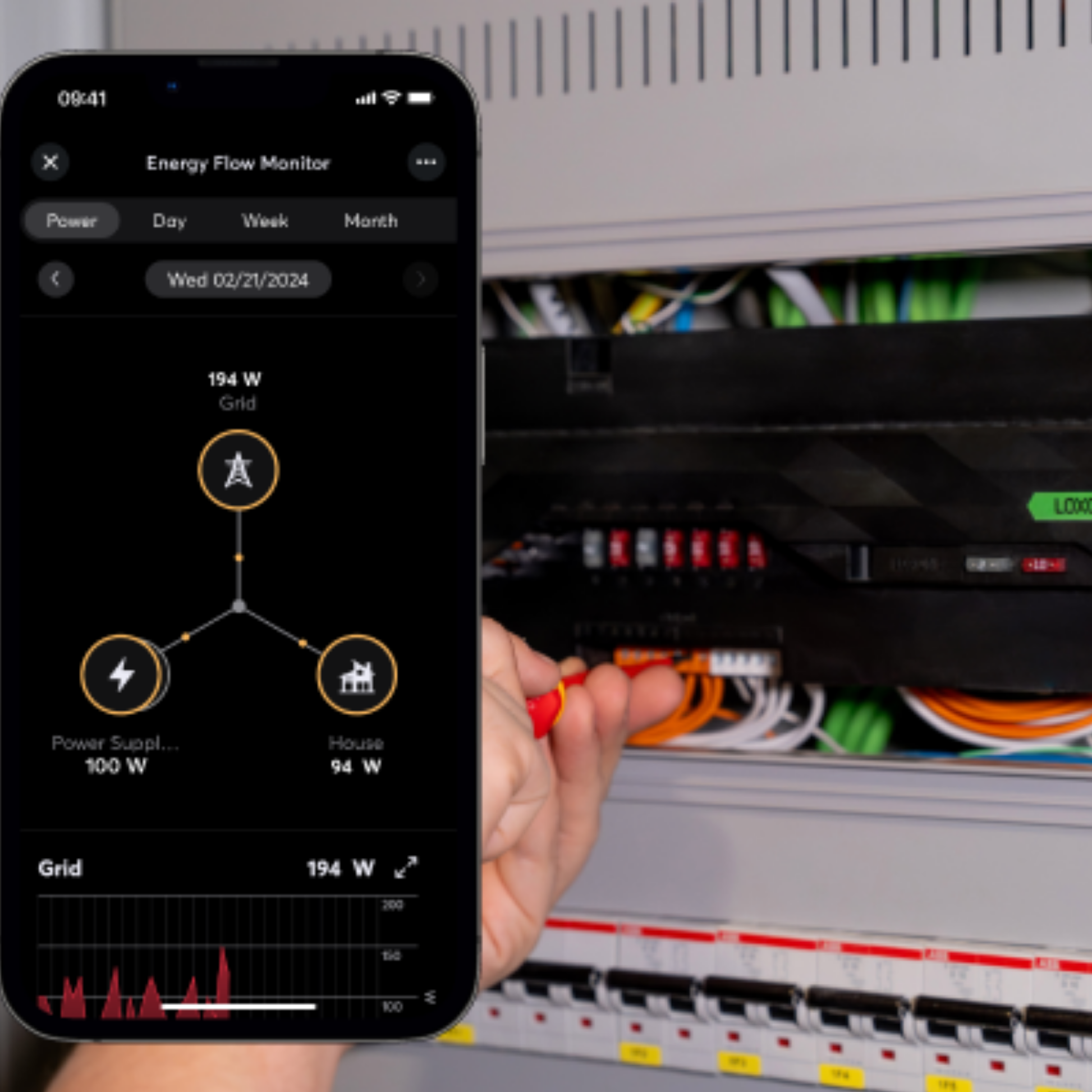

• Energieverwaltung mit automatischer Verbrauchsauswertung
• Notstromlösung für sicherheitsrelevante Bereiche (z. B. Zutritt, Alarm)
• Betriebssicherung für Loxone Miniserver & Netzwerktechnik

• 1 × Power Supply & Backup
• 2 × 2 A Sicherungen
• 5 × 10 A Sicherungen + 2 × Ersatz
• 1 × Werkzeug zum Sicherungstausch

Montage:Hutschiene (EN 50022, 35 mm)
Farben:Schwarz (RAL 9005), matt
Abmessungen:324 × 110 × 72.37 mm (L × B × H), 18 TE
Gewicht:1.53 kg (Netto), 1.83 kg (Gesamt)
Leistungsklasse:40 A (gesamt)
Minimales Gehäusevolumen für Montage:100 l / 6100 cu in
