Vorteile auf einen Blick

• Vielseitig einsetzbar für Beschattung, Licht, Lüfter und mehr
• Integrierte Stromerkennung zur präzisen Endlagenbestimmung
• Automatische Endlagenerkennung für einfache Inbetriebnahme
• Zwei leistungsstarke Relaisausgänge für flexible Steuerung
• Kompaktes Design für die Unterputzmontage
• Nahtlose Integration in das Loxone Tree System

Versorgungsspannung: 18 … 28 VDC
Leistungsaufnahme: typ. 0.1 W, max. 0.34 W
Leistungsverlust bei max. Last: 2.2 W
Mindestlast für Endlagenerkennung: 100 mA
Erfassungsbereich Stromerkennung: 100 … 5000 mA
Max. Einschaltstrom: 15 A

Ausgänge:

• 2 digitale Relaisausgänge (potenzialfrei, gemeinsamer Leiter)
• max. 250 VAC / 10 A (cosᵠ = 1, IEC)
• max. 30 VDC / 10 A
• Gesamtlast max. 12 A

Leiterquerschnitt:

• Versorgung & Tree: 0.25 … 0.8 mm² / AWG23 … 18
• Lastanschluss: 1.5 mm² / AWG18

Abisolierlänge: 5 mm
Kabellänge: 150 mm
Temperaturbeständigkeit: bis 105 °C
Anschlusstechnik: Schraub- und Steckklemmen

Temperaturbereich:–40 … +55 °C
Luftfeuchtigkeit:max. 95 % r. h. (nicht kondensierend)
Schutzklasse:IP20

• Steuerung von Rollläden, Jalousien, Vorhängen oder Markisen
• Lichtschaltung und Ventilatorsteuerung in Wohn- oder Gewerberäumen
• Integration in Smart Home und Automationssysteme
• Ideal für Nachrüstungen dank kompakter Bauform

• 1 × Nano 2 Relay Tree
• 1 × Produktinformation

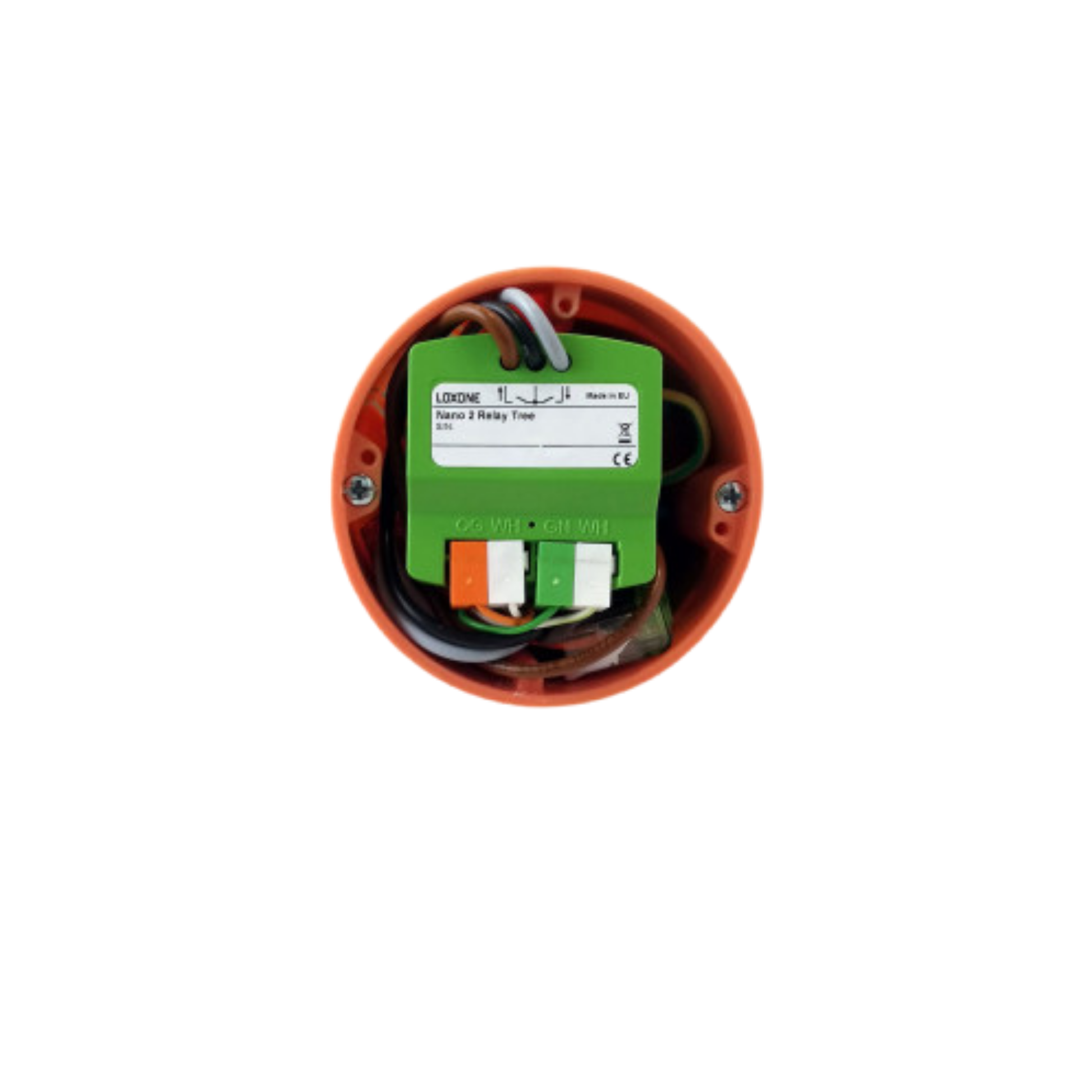

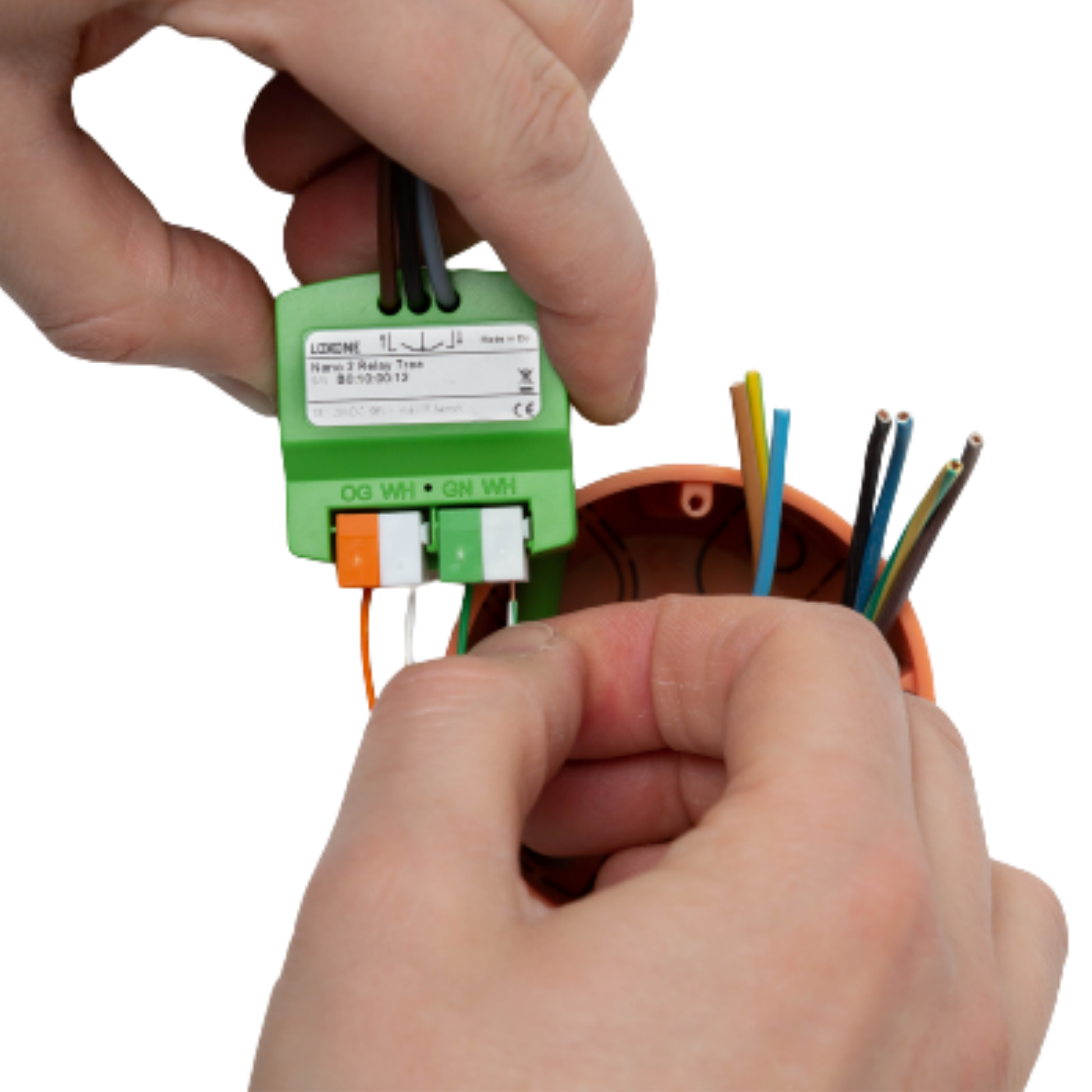

Montageart: Unterputz oder Hohlwanddose
Abmessungen: 39.45 × 38.95 × 20.20 mm (L × B × H)
Gewicht: 37 g (Netto), 59 g (Gesamt)
Farbe: Grün (RAL 6018)
Oberfläche: Matt
