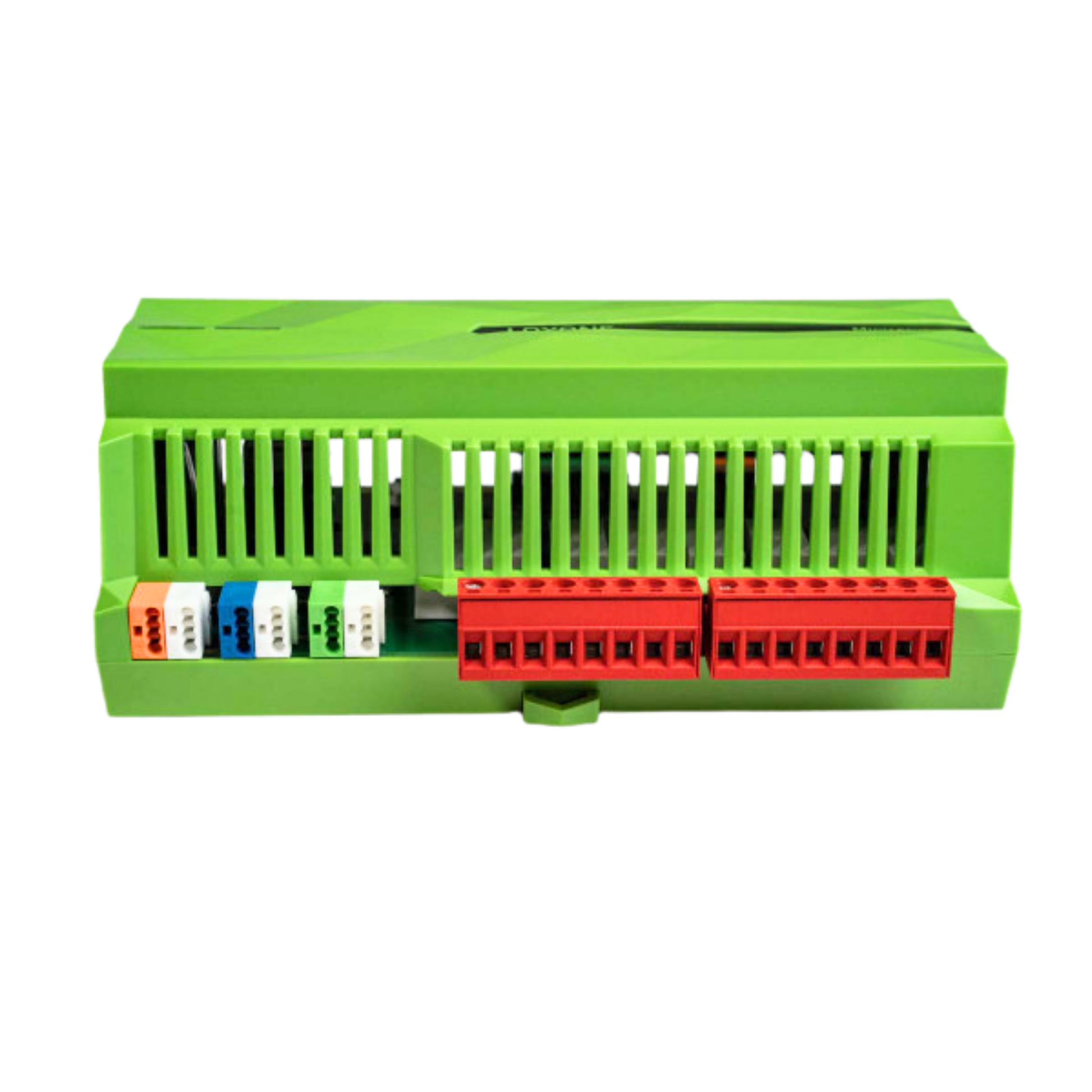

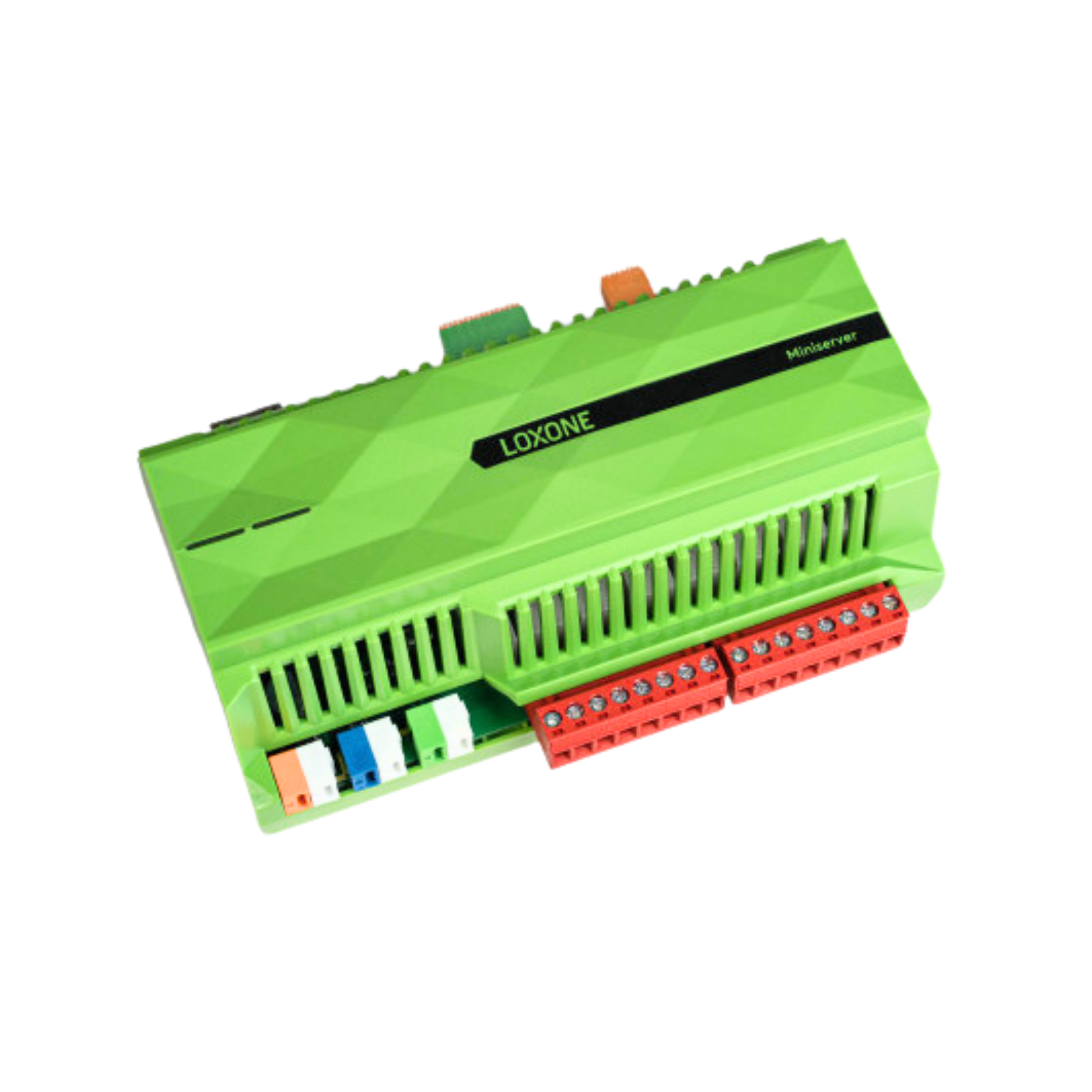

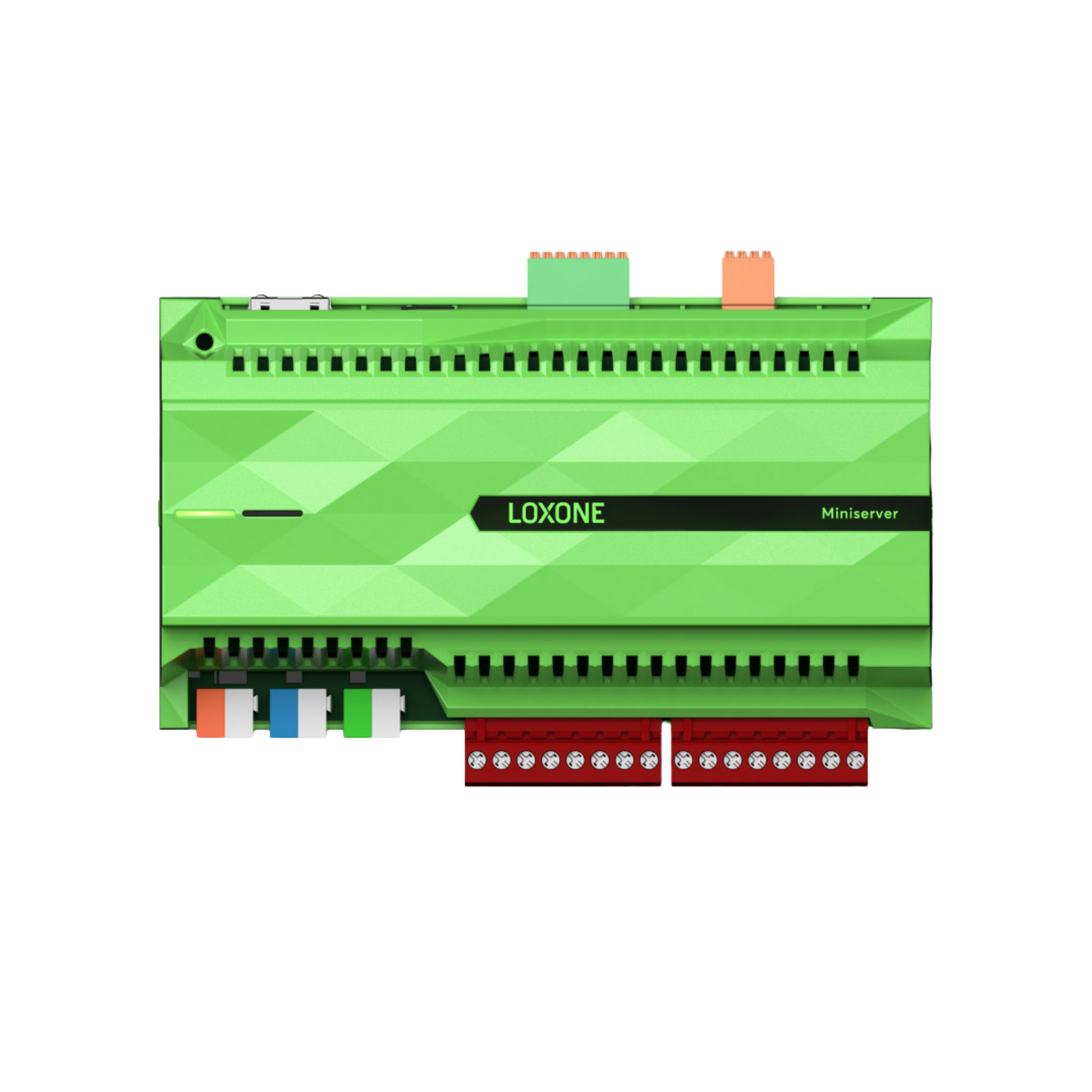

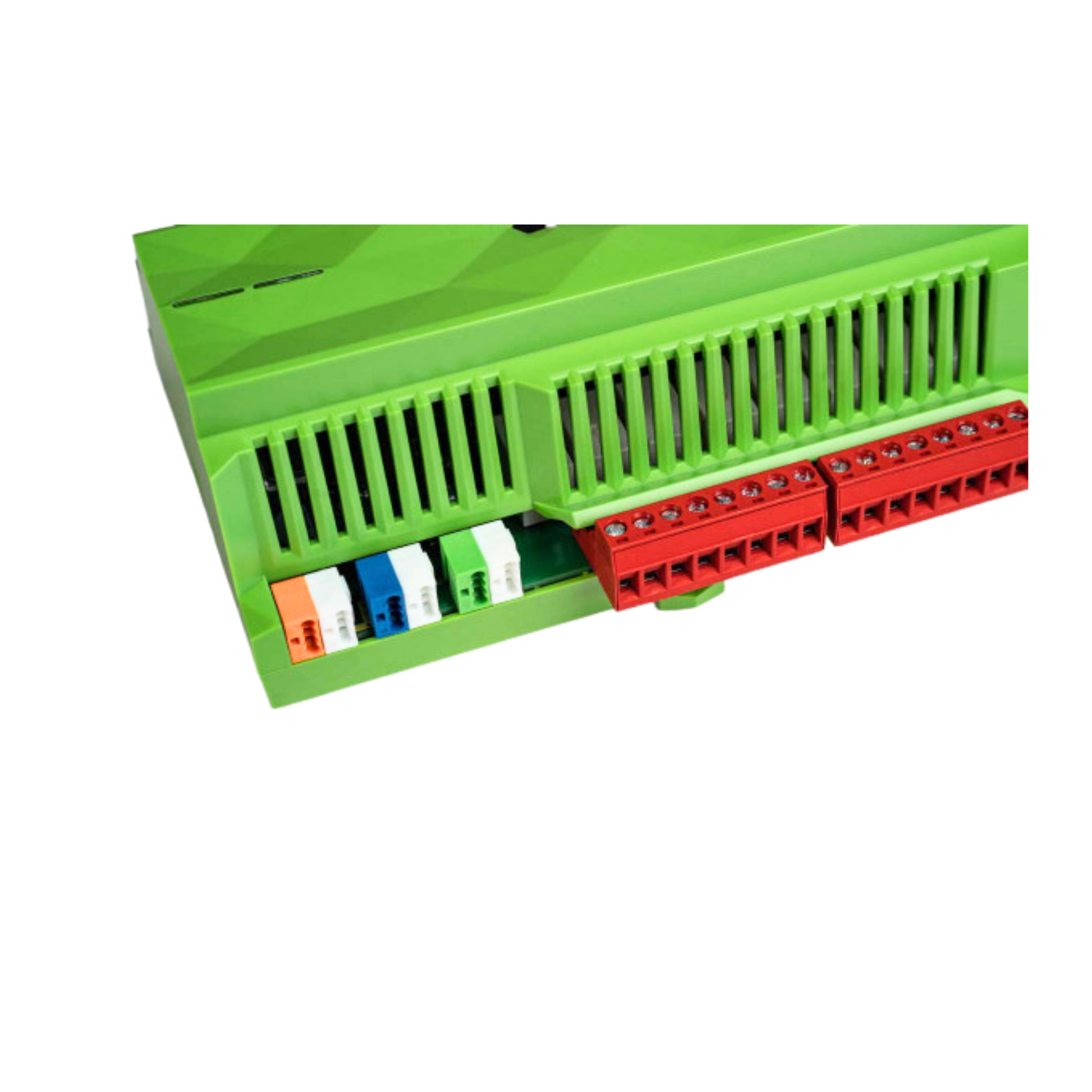

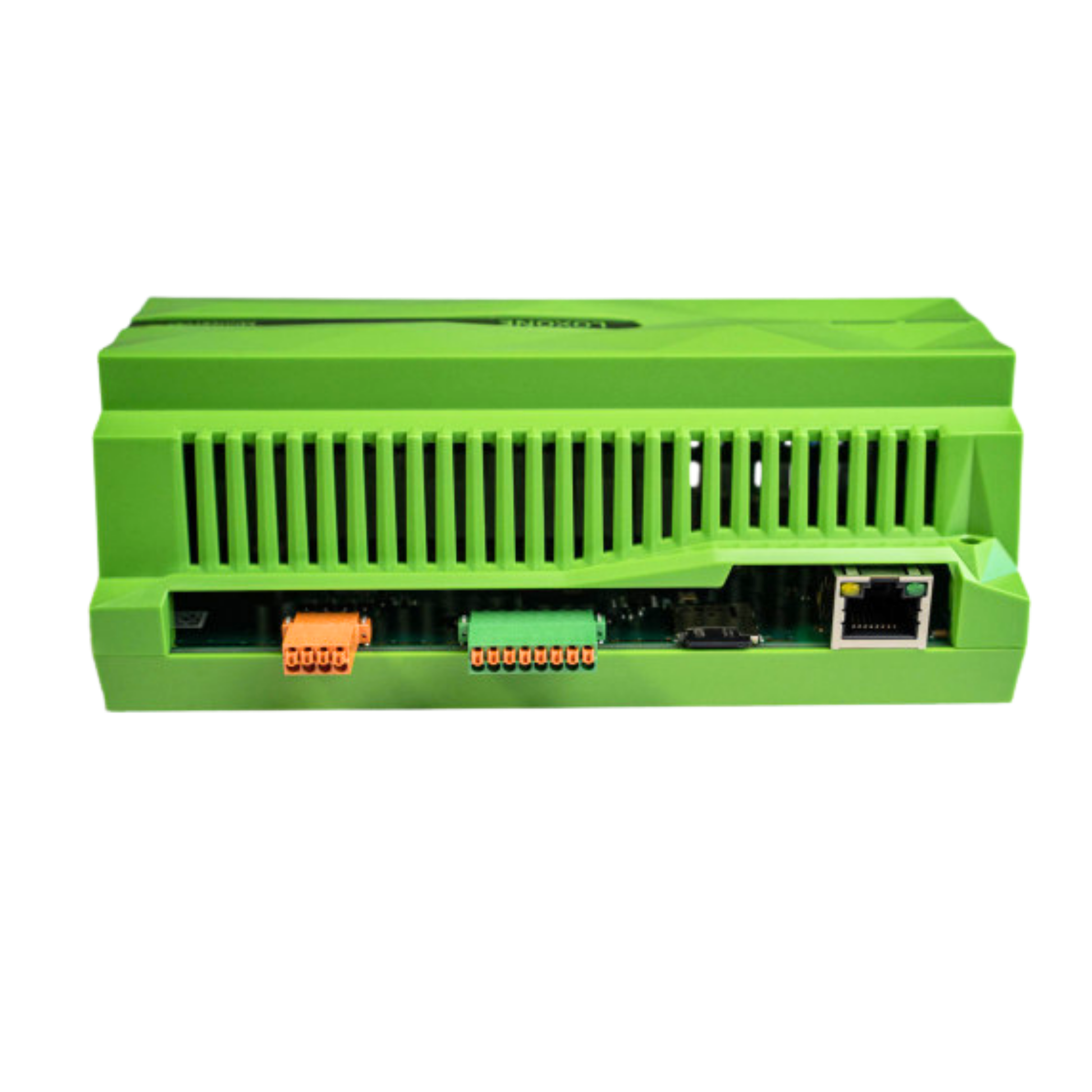

LOXONE Miniserver

Vorteile auf einen Blick

• Zentrale Steuerungseinheit für Haus- & Gebäudeautomation
• Vielseitige Schnittstellen: Tree, Link, LAN, Modbus TCP, UDP
• Bis zu 30 Extensions & 50 Tree-Geräte anschließbar
• 8 digitale Eingänge, 4 analoge Eingänge & 8 potenzialfreie Relaisausgänge
• 100 % cloudfrei & datensicher – alle Daten bleiben im Gebäude
• Zuverlässig, wartungsfrei & erweiterbar – für private & gewerbliche Projekte
• Einfache Integration über Loxone Config & App

Versorgungsspannung: 19,2 … 30 V DC
Leistungsaufnahme: typ. 1,85 W, max. 3 W
Leistungsverlust bei max. Last: 6,7 W
Einschaltstrom: max. 15 A
Gangreserve interne Uhr: 64 h

Eingänge & Ausgänge:

• 8 digitale Eingänge
• 4 analoge Eingänge (0–10 V DC, 12 Bit Auflösung)
• 8 Relaisausgänge (potenzialfrei, 250 V AC / 10 A oder 30 V DC / 10 A)

Schnittstellen:

• Loxone Link: bis zu 30 Extensions
• Loxone Tree: bis zu 50 Tree-Geräte
• Ethernet: 100 Mbps (IPv4/IPv6, HTTPS, SSL/TLS, Modbus TCP, UDP)

Umgebung:

• Temperatur: 0 – 50 °C
• Luftfeuchtigkeit: max. 95 % r. F. (nicht kondensierend)
• Schutzart: IP20

Leiterquerschnitte:

• Versorgung, Loxone Link, Loxone Tree: 0,25 – 0,8 mm² (AWG 23 – 18)
• Digitale / Analoge Eingänge: 0,14 – 0,5 mm² (AWG 26 – 20)
• Digitale Ausgänge: 0,05 – 2,5 mm² (AWG 30 – 12)

Abisolierlängen:

• Versorgung / Link / Tree: 5 mm
• Eingänge: 7 mm
• Ausgänge: 6 – 7,5 mm

Anzugsdrehmoment: 0,5 – 0,6 N·m (0,37 – 0,44 lbf·ft)
Temperaturbeständigkeit:

• Versorgung / Link / Tree: –40 … 105 °C
• Eingänge: –40 … 70 °C
• Ausgänge: min. 80 °C (IEC) / 75 °C (UL)

Der Loxone Miniserver ist die universelle Lösung für jede Form von Gebäudeautomation – vom Smart Home bis zum Gewerbebau.

Typische Einsatzbereiche:

• Privathäuser & Wohnungen: Licht, Klima, Beschattung, Sicherheit & Zutritt
• Gewerbe & Industrie: Raumautomation, Energiemanagement, Zutrittssteuerung
• Hotels & Büros: Automatisierte Szenen, Beleuchtung, Audio & Klima
• Sonderanwendungen: Maschinensteuerung, Anlagenüberwachung, Eventtechnik

Kurz gesagt: Der Miniserver ist das Gehirn jeder intelligenten Installation.

Der Loxone Miniserver ist das Herzstück jeder Loxone Installation.
Die Bedienung erfolgt bequem über die Loxone App, den Webbrowser oder vollständig automatisiert.

Möglichkeiten:

• Steuerung von Licht, Beschattung, Heizung, Zutritt & Audio
• Individuelle Szenarien (z. B. Guten Morgen, Abwesenheit, Energiesparen)
• Intelligente Verknüpfungen mit Sensoren & Aktoren
• Visualisierung & Konfiguration mit der kostenlosen Loxone Config Software
• Sicherer Fernzugriff über Remote Connect mit Ende-zu-Ende-Verschlüsselung

• 1 × Loxone Miniserver
• 1 × 120 Ohm Abschlusswiderstand für Loxone Link
• 1 × 8 GB Industrial Micro-SD-Karte (empfohlen: nur Original-Loxone)
• 1 × Tree Installationswerkzeug
• 1 × Loxone Sticker
• 1 × Produkt Insert

Montageart:Hutschiene (EN 50022, 35 mm)
Gehäusefarbe:Grün (RAL 6018), matt
Abmessungen:157 × 88 × 57 mm (L × B × H)
Gewicht:327 g (netto) / 372 g (gesamt)
Schutzart:IP20
